Эффективная вентиляции на предприятиях
общественного питания

Данный отчет представляет собой технический анализ современных стратегий вентиляции, направленных на повышение эксплуатационной эффективности и обеспечение нормируемых параметров микроклимата в профессиональных кухонных зонах.

Получить консультацию

Управление загрязнением воздуха и балансировка давления

Система вытесняющей вентиляции пищеблока

Основной инженерной задачей является полный захват и удаление тепла и загрязняющих веществ, образующихся в процессе тепловой обработки продуктов.

Для предотвращения эксфильтрации запахов в смежные помещения система вентиляции должна обеспечивать в зоне кухни отрицательный дисбаланс давлений (разрежение). Это достигается за счет превышения объема вытяжки над притоком минимум на 10%.

Основная задача — удаление и локализация вредных веществ непосредственно в местах их образования, что снижает риск воздействия загрязнителей на персонал.

Важно: Избыточный расход воздуха увеличивает стоимость установки и эксплуатации систем вентиляции.

Основные технические требования

Ключевые принципы проектирования вентиляции пищеблоков.

Автономность систем

Системы приточно-вытяжной вентиляции лаборатории, встроенной или пристроенной к зданию иного функционального назначения, обязательно должны быть самостоятельными.

Низкий уровень шума

Уровень шума не должен превышать 55 дБА в общем помещении и 60 дБА возле вытяжного шкафа (в соответствии с СП 51.13330.2011).

Контролируемый поток

Движение воздуха организовано из чистых зон в более грязные зоны. 100% вытяжка наружу без рециркуляции.

Очистка воздуха

Удаляемый воздух должен очищаться от жира для исключения возникновения пожароопасных ситуаций.

Вытесняющая vs Смешивающая вентиляция

Выбор метода воздухораспределения критически влияет на эффективность захвата:

Смешивающая вентиляция (Mixing): подача воздуха с высокой скоростью через потолочные диффузоры. Это создает турбулентность, которая может разрушать конвективный поток над оборудованием, вызывая «выбивание» (spillage) загрязнений из-под зонта в рабочую зону

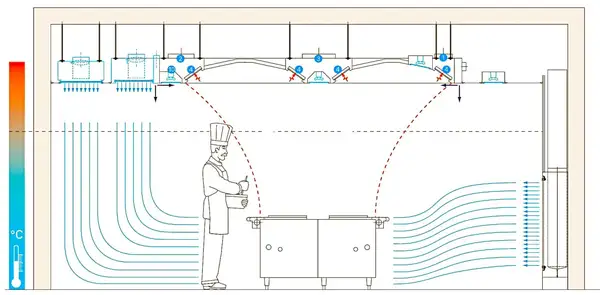

Вытесняющая вентиляция (Displacement): подача подготовленного воздуха с низкой скоростью (0,25–0,40 м/с) в нижнюю зону. За счет естественной стратификации чистый воздух вытесняет нагретые массы вверх. Согласно стандарту VDI 2052, применение вытесняющей вентиляции позволяет снизить расчетный расход вытяжного воздуха на 15% при сохранении того же уровня качества среды

Важно: Загрязненный воздух выбившийся из конвективного потока над оборудованием распространяется по смежным помещениям и создает множество проблем.

Вытяжные зонты

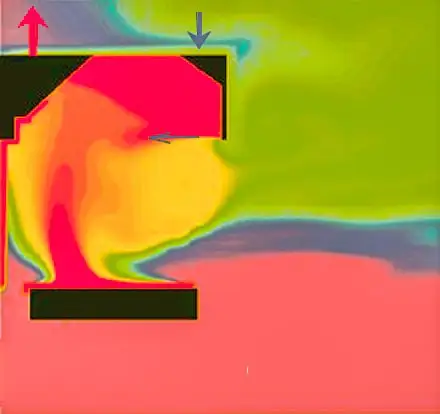

Технология активного захвата. Для повышения эффективности захвата и удержания применяются зонты с притоком.

Система подает тонкие струи воздуха со скоростью более 4 м/с по периметру зонта. Это создает эффект индукции (эффект Вентури), направляя тепловой шлейф непосредственно к фильтрам. Применение данной технологии позволяет сократить общий объем вытяжки до 30% по сравнению с традиционными зонтами

Механика жироудаления Очистка вытяжного воздуха базируется на центробежной сепарации. Жироулавливающие фильтры (например, Halton KSA) используют циклонный принцип: Эффективность: удаление до 95% частиц размером 8 микрон и более. Преимущества: в отличие от сетчатых фильтров, циклонные имеют постоянное аэродинамическое сопротивление независимо от степени загрязнения, что гарантирует стабильность расходов воздуха в системе

Противопожарная интеграция Накопление жировых отложений в воздуховодах является критическим фактором риска.Современные системы включают:

механические фильтры, выступающие в роли пламегасителей
автоматические системы пожаротушения, интегрированные в вытяжной зонт. Защита зон с интенсивным выделением тепла (фритюры, воки)

Геометрические параметры и нормы размещения

Эффективность системы системы вентиляции напрямую коррелирует с геометрией установки вытяжны зонтов:

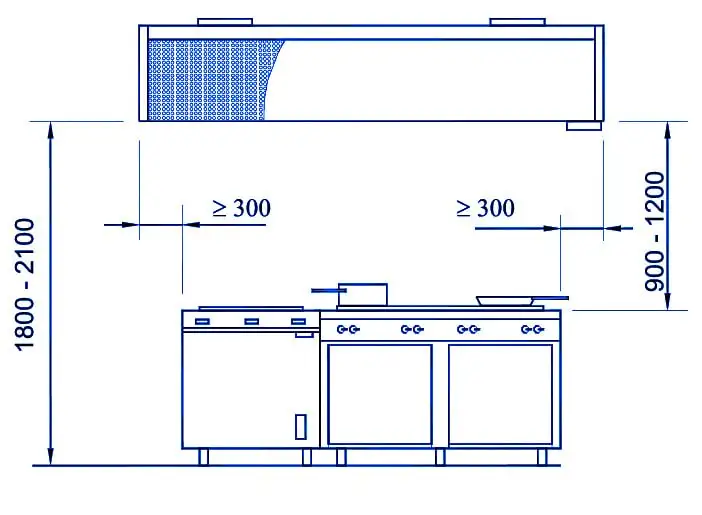

Вылеты (Overhangs): для эффективного перекрытия зоны расширения конвективного шлейфа зонт должен выступать за габариты оборудования минимум на 300 мм со всех открытых сторон

Высота установки: рекомендуемое расстояние от чистого пола до нижней кромки зонта составляет 2000 мм

Дистанция до притока: при использовании вытесняющей вентиляции минимальное расстояние между диффузором и краем плиты должно быть не менее 700 мм, чтобы избежать прямой индукции холодного воздуха в тепловой шлейф

Методы верификации и тестирования эффективности систем вентиляции пищеблоков

тестирование эффективности систем вентиляции пищеблоков

Для обеспечения расчетных параметров микроклимата и подтверждения заявленных характеристик оборудования, любая вентиляционная система пищеблока после установки должна пройти процедуру измерения потоков и балансировки.

Проверка баланса: Система должна подтверждать создание небольшого отрицательного давления (разрежения) в зоне кухни, что предотвращает распространение запахов в обеденный зал. Рекомендуется, чтобы объем вытяжки был как минимум на 10% выше объема притока.

Проверка эффективности захвата и удержания. Эффективность зонта определяется его способностью захватывать конвективный поток при минимально возможном расходе воздуха. Для верификации используются следующие инженерные методы:

Исследования с индикаторным газом (Tracer Gas Studies): Использование закиси азота (N2O) позволяет количественно оценить концентрацию загрязнений в зоне дыхания персонала и в вытяжном канале.
Тепловизионная визуализация методом Шлирена (Schlieren Imaging): Данная технология позволяет визуализировать конвективные потоки тепла, невидимые глазу, и зафиксировать факт «выбивания» (spillage) загрязнений из-под зонта.

Ключевые проектные решения

Применение метода расчета на основе тепловой нагрузки (Heat Load Based Design).

Это наиболее точный инженерный метод определения необходимых расходов воздуха по сравнению с эмпирическими методами (такими как расчет по кратности или площади пола).Он учитывает фактические характеристики кухонного оборудования: тип энергоносителя, потребляемую мощность и долю конвективного тепла, что позволяет избежать избыточного расхода энергии и завышения размеров вентиляционных агрегатов

Выбор стратегии вытесняющей вентиляции (Displacement Ventilation).

Вместо традиционного смешивания воздуха (Mixing Ventilation) рекомендуется подавать подготовленный воздух с низкой скоростью непосредственно в рабочую зону. Это решение использует естественную плавучесть тепловых потоков, позволяя снизить расчетный расход вытяжного воздуха на 15% при одновременном улучшении качества воздуха для персонала.

Использование технологии активного захвата.

Внедрение этой технологии позволяет создать «воздушный замок» по периметру вытяжного зонта с помощью высокоскоростных струй воздуха. Это проектное решение повышает эффективность захвата теплового шлейфа и позволяет сократить общий объем вытяжки на величину до 30% по сравнению с традиционными зонтами.

Соблюдение норм геометрического позиционирования (Overhangs).

Для предотвращения утечки (spillage) загрязнений в помещение крайне важно обеспечить правильные габариты зонта: он должен выступать минимум на 300 мм за края оборудования со всех открытых сторон. Рекомендуемая высота установки нижней кромки зонта составляет 2000 мм от уровня чистого пола для оптимального баланса между эффективностью захвата и удобством работы.

Обеспечение отрицательного баланса давлений в помещении.

Система должна проектироваться таким образом, чтобы объем вытяжного воздуха был как минимум на 10% выше объема притока. Это создает в зоне кухни небольшое отрицательное давление, которое гарантирует локализацию запахов и предотвращает их проникновение в обеденные залы и смежные помещения.
