Паспортизация систем вентиляции
полный комплект документов для Роспотребнадзор
Официальная лаборатория. Оформим паспорта систем вентиляции вашего объекта согласно СП 73.13330.2016. Подходит для Роспотребнадзора и ввода объекта в эксплуатацию. Срок выполнения от 1 рабочего дня.
Что вы получаете в результате паспортизации?
Полный пакет официальной документации, который снимет все вопросы у надзорных органов.
Паспорт системы (Основной документ)
Официальный документ с указанием проектных и фактических параметров (расходы воздуха, тип и модель вентилятора, схемы). Соответствует требованиям СП 73.13330.2016
Оформить паспортПротокол проведения аэродинамических испытаний систем вентиляции.
Подробный протокол замеров по каждой воздухораздающей решетке. Доказывает, что система обеспечивает нормативную кратность воздухообмена.
Получить протоколАкт проверки эффективности работы систем вентиляции.
Отдельный Акт, подтверждающий эффективную работу вентиляции на объекте. Необходим для проверок Роспотребнадзора (СЭС).
Подробнее про актЛаборатория с аккредитацией
-

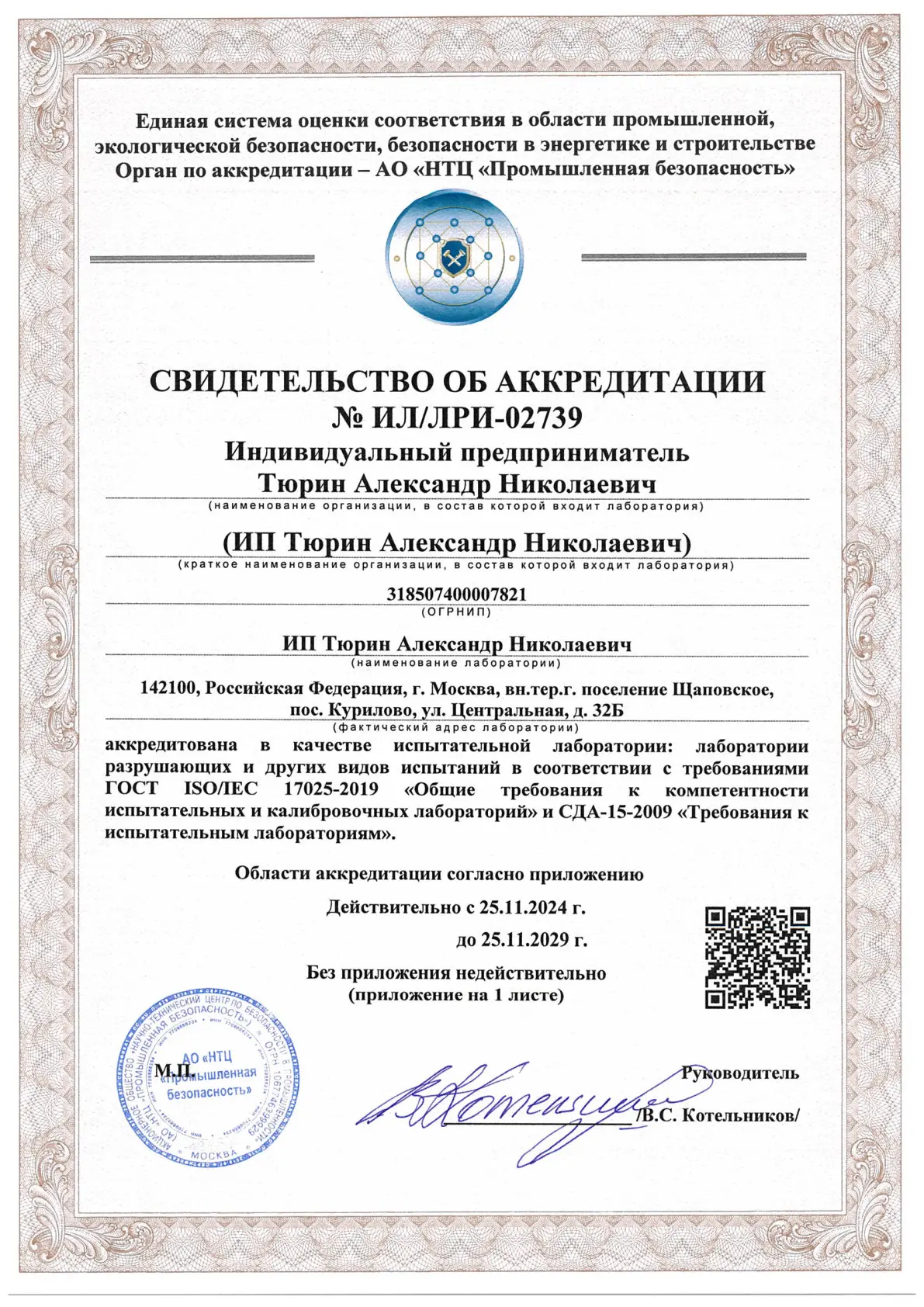

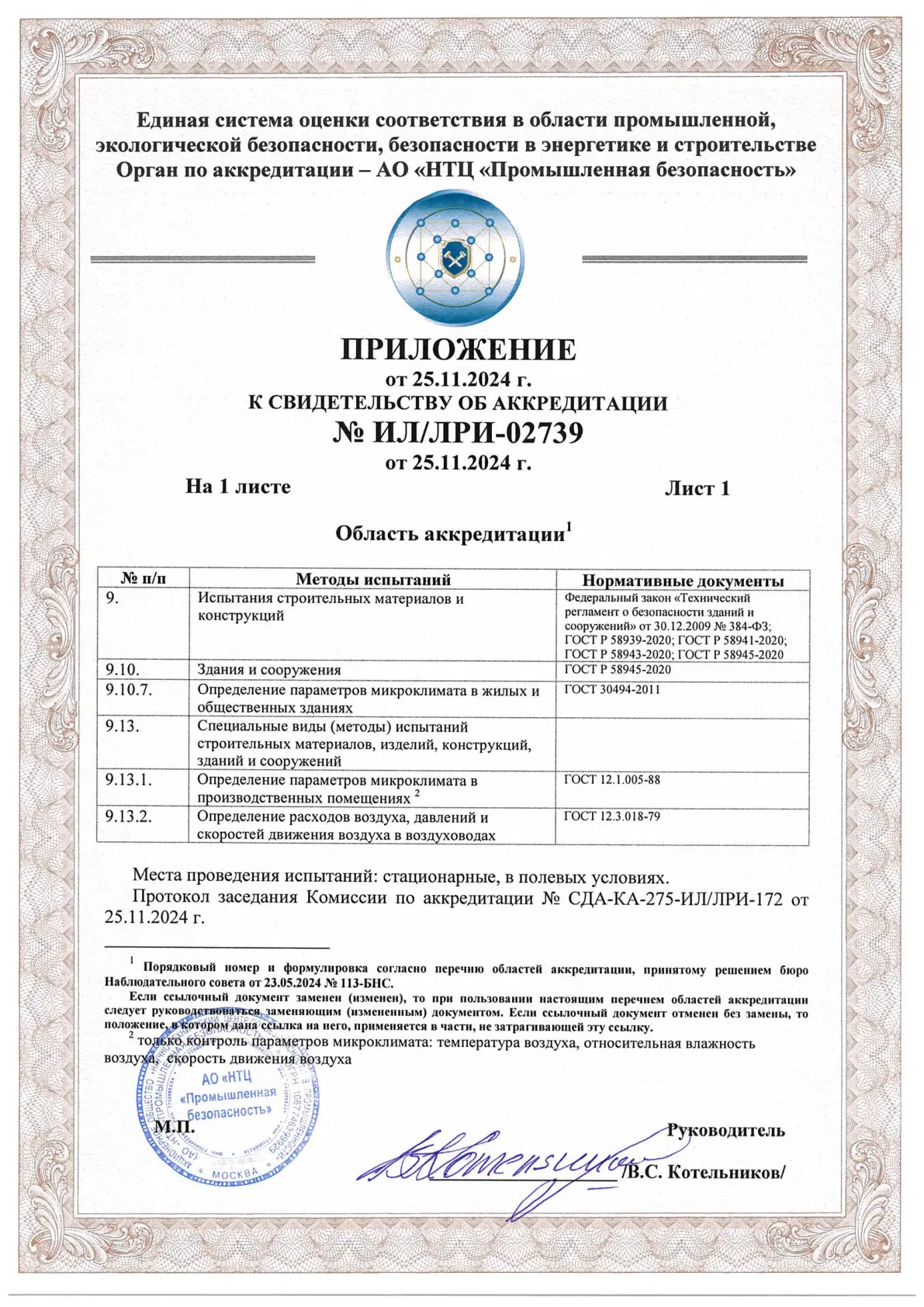

Аккредитованная лаборатория
Действующая аккредитация. Все протоколы имеют юридическую силу.
-
Аттестованные специалисты
Наши специалисты регулярно проходят аттестацию
-
Приборы Testo
Используем немецкие анемометры и дифманометры с действующей поверкой.
-
Без посредников
Собственный штат инженеров и оборудования. Цены на 20% ниже рынка.
Выполненные объекты

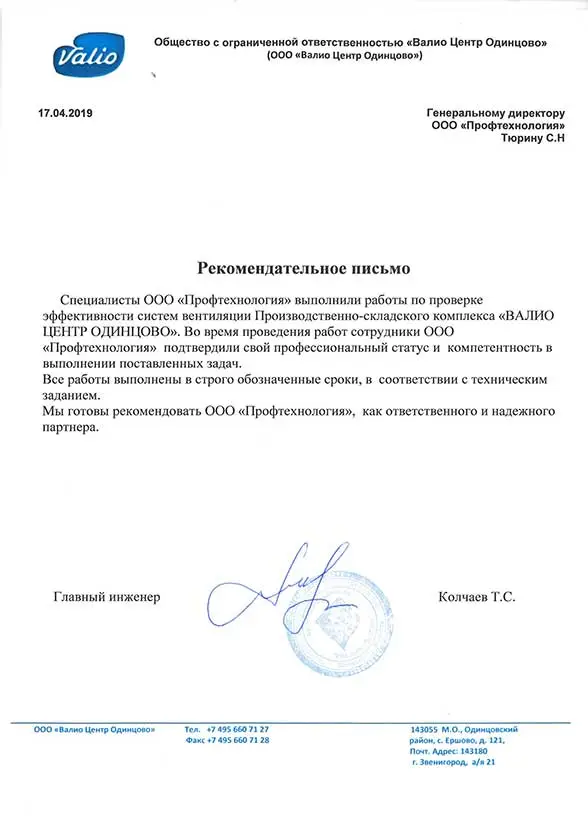

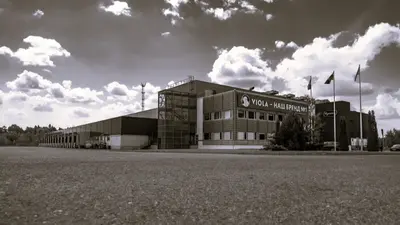

Производственно-складской комплекс ООО «ВАЛИО ЦЕНТР ОДИНЦОВО»
Московская область, Одинцовский р-н, Ершово пос., владение 121
Задача: Паспортизация систем вентиляции всего производственного комплекса.
Результат: Проведены все необходимые измерения. Составлен отчет в составе: паспорта вент установок, протоколы, акты.
Hotel Baltschug Kempinski Moscow
г. Москва, ул. Балчуг
Задача: Разработать паспота на вентиляцию.
Результат: Проведены испытания. Проведена паспортизация.

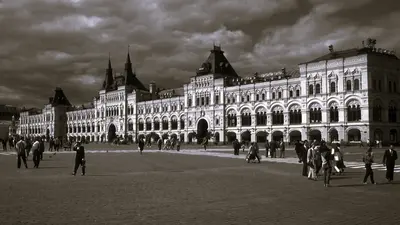

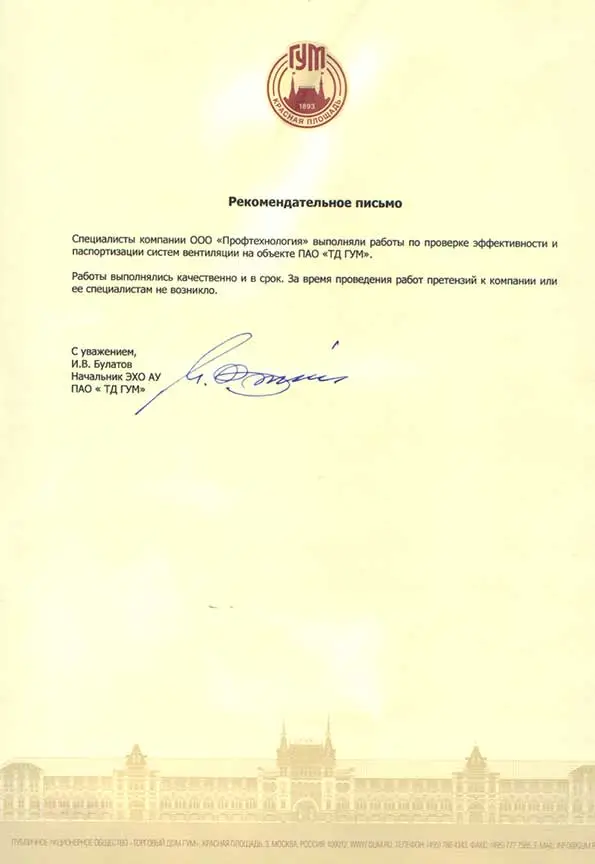

ГУМ
Москва, Красная площадь, 3.
Задача: Паспортизация вент систем
Результат: Составлены паспорта.
Прозрачная стоимость
без скрытых доплат
Мы не посредники, у нас свой парк приборов и штатные инженеры. Поэтому наши цены на 15-20% ниже среднерыночных.
- Бесплатный выезд для осмотра (Москва)
- Скидки от объема
- Гибкие условия оплаты. Безналичный расчет.
| Услуга | Стоимость |
|---|---|
| Паспорт системы вентиляции | от 9 000 ₽ |
| Акт эффективности работы вентиляционных систем | от 3000 ₽ |
| Таблица кратности воздухообмена | от 4 000 ₽ |
| Технический отчет о проверке вентиляции (комплекс) | от 16 000 ₽ |
Нужен точный расчет? Пришлите проект
Рабочий процесс паспортизации систем вентиляции принятый в нашей компании
Процесс паспортизации систем вентиляции, основанный на требованиях к аэродинамическим испытаниям и актуальных стандартах, включает следующие основные этапы:
Подготовительный этап
- • Составление программы испытаний: определение целей, режимов работы оборудования и условий проведения замеров.
- • Предварительный осмотр: проверка вентиляционных систем и их элементов, устранение обнаруженных дефектов до начала испытаний.
- • Подготовка аппаратуры: проверка исправности приборов (анемометров, манометров, термометров) и их установка для исключения влияния вибраций или тепла на показания.
Выбор точек измерения
- • Определение мерных сечений: выбор участков воздуховодов на прямых участках. Расстояние не менее 6Dh (гидравлических диаметров) после места возмущения и не менее 2Dh перед ним.
- • Разметка точек: определение конкретных координат для замеров в зависимости от формы сечения (цилиндрическое или прямоугольное) по установленным сеткам.
Проведение аэродинамических испытаний
- • Запуск системы: измерения начинают не ранее чем через 15 минут после пуска вентиляционного агрегата.
- • Измерение параметров среды: фиксация барометрического давления, температуры и влажности перемещаемого воздуха.
- • Инструментальные замеры: измерение давлений (динамическое, статическое, полное), скорости движения воздуха (не менее 3 раз в каждой точке, время замера не менее 10 секунд).
Обработка результатов
- • Расчет показателей: вычисление плотности воздуха, средней скорости в сечении и фактического объемного расхода воздуха (м³/с или м³/ч).
- • Определение потерь давления: расчет потерь полного давления в сети или на отдельных её элементах.
- • Расчет погрешности: в предусмотренных случаях — расчет предельной погрешности определения расхода воздуха.
Оформление паспорта
- • Сравнение с проектом: фактические показатели (расход воздуха, давление, обороты вентилятора) сравниваются с проектными данными.
- • Заполнение разделов: внесение данных в таблицы характеристик оборудования, расходов воздуха по помещениям, составление аксонометрической схемы с указанием точек замера.
- • Подписание и архивация: паспорт заверяется представителями заказчика и исполнителя. Оригинал паспорта передается заказчику. Электронная копия хранится в архиве нашей лаборатории.
Содержание паспорта системы вентиляции
Согласно ГОСТ 34060—2017, паспорт системы вентиляции составляется по результатам индивидуальных испытаний оборудования и является обязательным отчетным документом (не менее чем в двух экземплярах). Форма паспорта приведена в обязательном Приложении А к стандарту и включает в себя несколько ключевых разделов, содержащих проектные и фактические данные.
Ниже приведено подробное описание разделов паспорта системы вентиляции:

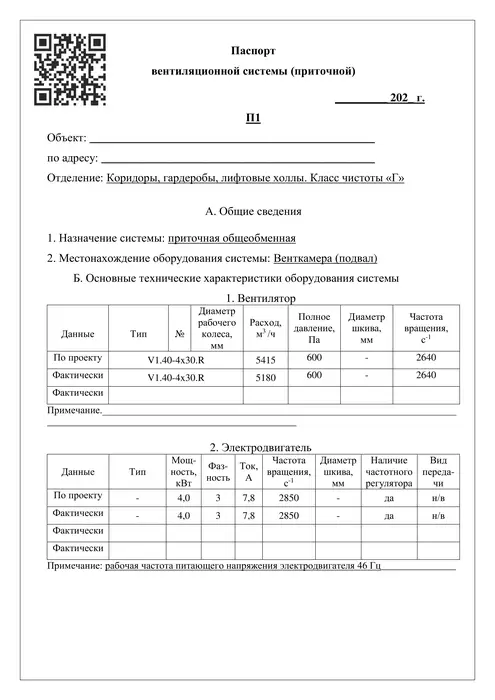

1. Общие сведения и титульная часть
В начале документа указываются идентификационные данные системы: наименование системы и установки (например, П1, В3), объект и адрес, зона, цех, помещение, назначение системы (приточная, вытяжная, противодымная и т.д.), а также местонахождение оборудования с указанием осей, отметок или номеров помещений.

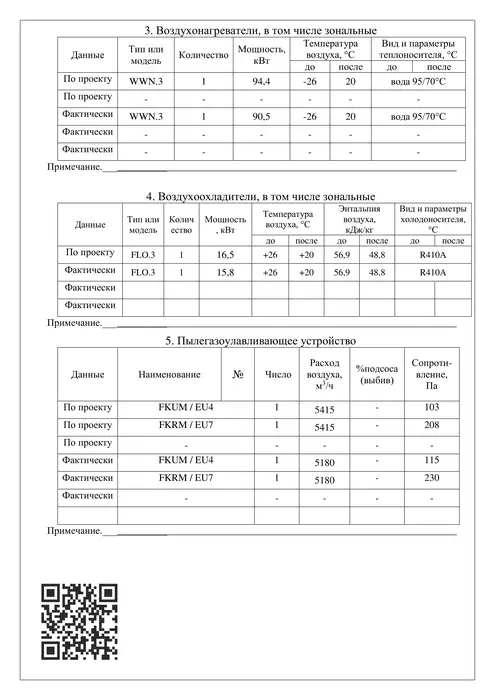

2. Раздел А.1: Основные технические характеристики оборудования
Раздел состоит из ряда таблиц, в которых сравниваются показатели «По проекту» и «Фактически»: вентилятор (тип, расход воздуха, давление), электродвигатель (мощность, частота вращения), воздухонагреватели и воздухоохладители, пылегазоулавливающие устройства, увлажнители воздуха.
Важно для контролирующих органов: в разделе «Пылегазоулавливающие устройства» необходимо точно указать характеристику фильтра для каждой ступени фильтрации по ГОСТ Р 71490—2024 и ГОСТ Р 71176—2023. Это позволяет оценить согласование класса фильтра с требуемым классом чистоты помещения.
Фильтры общего назначения: группы G (грубая очистка), M (средняя) и F (тонкая). Применяются в системах общей вентиляции и как ступени предварительной очистки для защиты более дорогих фильтров.
Высокоэффективные фильтры: группы EPA (E10–E12), HEPA (H13–H14) и ULPA (U15–U17). Используются для финишной очистки воздуха в чистых помещениях и технологических системах (операционные, фармацевтика, микроэлектроника).
⚠️ Ошибки в этом разделе часто являются причиной замечаний со стороны инспекторов Роспотребнадзора.

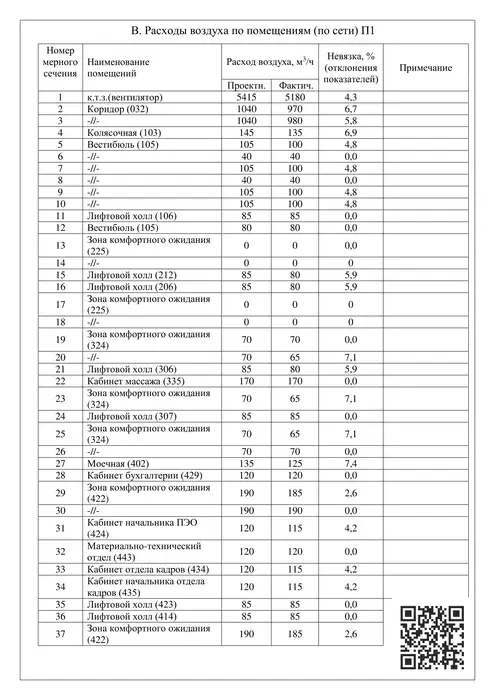

3. Раздел А.2: Расходы воздуха по помещениям
Раздел подтверждает эффективность распределения воздуха по объекту. Включает таблицу с номерами мерных сечений, наименованиями помещений, фактическими и проектными расходами воздуха. Рассчитывается процент отклонения (допустимо ±8%, в отдельных случаях до ±10%).
⚠️ Информация из этого раздела является основанием для заполнения таблицы кратности воздухообмена.
4. Раздел А.3: Схема системы вентиляции
Графическая часть паспорта: аксонометрическая схема воздуховодов системы, расположение мест измерений (точки замеров анемометром), выявленные отклонения относительно проектной или рабочей документации.
5. Заключительная часть (подписи)
Паспорт заверяется подписями ответственных представителей сторон: представителя застройщика или технического заказчика, представителя лица, осуществляющего подготовку проектной документации, представителя монтажной (строительной) организации.
Частые вопросы о паспортизации
Какой срок действия у паспорта вентиляции? ▼
Паспорт вентсистемы является бессрочным документом. Он меняется только в случае реконструкции или модернизации системы. Однако, раз в год необходимо прикладывать к нему свежий Акт проверки эффективности.
Можно ли сделать паспорт, если нет проекта? ▼
Да, это частая ситуация. В этом случае наш инженер на выезде зарисует фактическое расположение воздуховодов и составит аксонометрическую схему, которую мы подошьем в паспорт. Это законно.
Какие приборы вы используете для замеров? ▼
Мы используем термоанемометры Testo и дифференциальные манометры. Все приборы внесены в Госреестр СИ и имеют актуальные свидетельства о поверке, копии которых мы прикладываем к паспорту.
